Benötigte Hardware & Zusammenbau
Benötigte Druckteile
[a]stealthburner_body | Akzent | Remix des org. Mainbodys |
bowden_1 | Normal | |
bowden_2 | Normal | |
backplate | Normal | Mit oder ohne Logo verfügbar |
spacer_left | Normal | |
spacer_right | Normal | |
adapterplate_C+ | Normal | Modellnummer auf Typenschild |
adapterplate_A/B | Normal | Modellnummer auf Typenschild |
[c]_stealthburner_LED_diffuser.stl | Transparent | c=Clear/Translucent (light can penetrate) |
[o]_stealthburner_LED_carrier.stl | schwarz | o=Opaque (lichtundurchlässig) |
[o]_stealthburner_LED_diffuser_mask.stl | schwarz | o=Opaque (lichtundurchlässig) |
Wähle deinen Druckkopf:
phaetus_bmo | Normal | 1x Front + 1x Rear_CW2 |
phaetus_bms | Normal | 1x Front + 1x Rear_CW2 |
phaetus_dragon | Normal | 1x Front + 1x Rear_CW2 |
phaetus_rapido | Normal | 1x Front + 1x Rear_CW2 |
revo_micro | Normal | 1x Front + 1x Rear_CW2 |
revo_six_and_v6 | Normal | 1x Front + 1x Rear_CW2 |
revo_voron | Normal | 1x Front + 1x Rear_CW2 |
[a]stealthburner_body | Akzent | Remix des org. Mainbodys |
[a]pcb_cover | Akzent | Crydteam Board kompatibel |
[a]upgrade_cover | Akzent | Wenn ihr mit dem alten board auf Direct Drive upgraded |
adapterplate_C+ | Normal | Vyper + Kobra kompatibel |
adapterplate_A/B | Normal | Vyper kompatibel |
[c]_stealthburner_LED_diffuser.stl | Transparent | c=Clear/Translucent (light can penetrate) |
[o]_stealthburner_LED_carrier.stl | schwarz | o=Opaque (lichtundurchlässig) |
[o]_stealthburner_LED_diffuser_mask.stl | schwarz | o=Opaque (lichtundurchlässig) |
Wähle deinen Druckkopf:
phaetus_bmo | Normal | 1x Front + 1x Rear_CW2 |
phaetus_bms | Normal | 1x Front + 1x Rear_CW2 |
phaetus_dragon | Normal | 1x Front + 1x Rear_CW2 |
phaetus_rapido | Normal | 1x Front + 1x Rear_CW2 |
revo_micro | Normal | 1x Front + 1x Rear_CW2 |
revo_six_and_v6 | Normal | 1x Front + 1x Rear_CW2 |
revo_voron | Normal | 1x Front + 1x Rear_CW2 |

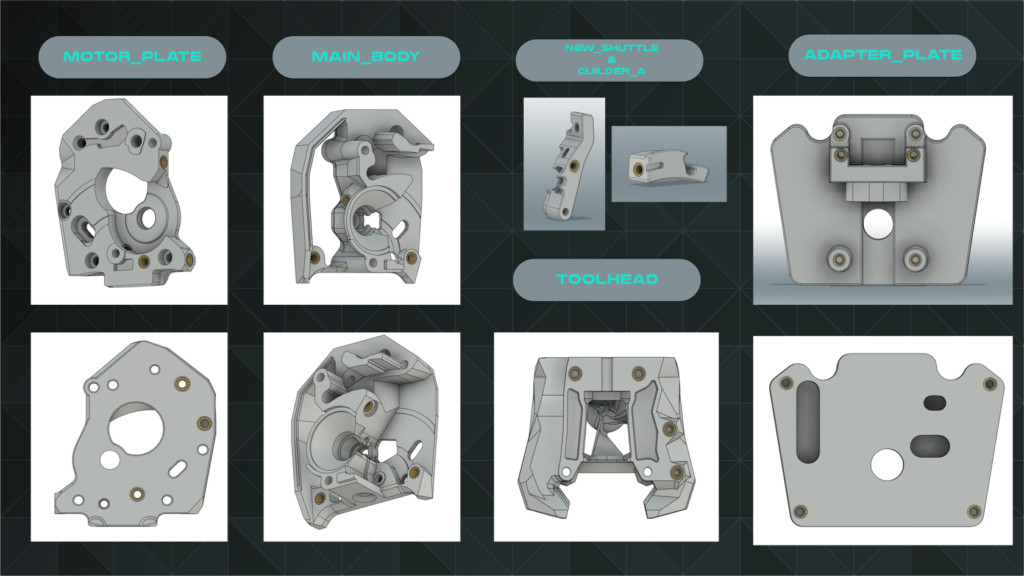

Direct Drive Teile:
[a]_guidler_a.stl | Akzent | |
[a]_guidler_b.stl | Akzent | |
[a]e_latch.stl | Akzent | |
[a]_latch_shuttle.stl | Akzent | |
main_body.stl | Normal | |
motor_plate.stl | Normal |
Schraubenliste
Typ | Anzahl | Verwendung |
---|---|---|
M3x4 (Senkkopf) | 2 | Radiallüfter |
M3x6 | 2 | Mainboard an Platte |
M3x8 | 6 | 2x Adapterplatte an Hotend4x Adapterplatte an Drucker |
M3x12 | 2 | Bowden 1 + 2 zusammenschrauben |
M3x16 | 2 | Hotend vorder+rück zusammen |
M3x18 | 2 | Bltoch an Adapterplatte |
M3x20 | 6 | 2x Mainbody an Adapterplatte 2x Mainboardplatte an Stealthburner 2x Mainbody an Adapterplatte |
M3x25 | 2 | Bowden an Adapterplatte |
M3x50 | 2 | Mainbody an Adapterplatte |
M3 Mutter | 2 | Bltoch an Adapterplatte |
Heat Insert (Einschmelzmutter) M3x5 | 25 | Mehr als benötigt (mindestens 20 Stück benötigt) |
Heat Insert (Einschmelzmutter) M3x5 | 32 | Mehr als benötigt (mindestens 28 Stück benötigt) |
M3x6 FHCS (Senkkopf) | 3 | 1x – im Clockwork 2 2x – 5015 an mainbody |
M3x8 FHCS (Senkkopf) | 2 | (Version mit dem 2 teiligen Board) Board an Radiallüfter |
M3x8 SHCS | 13 | 4x Adapterplatte an Drucker 1x CW 2 Nema 14 (+ Scheibe) 2x CW2 an Adapterplatte 2x Hotend an Adapterplatte 4x Hotend an Druckteil |
M3x16 SHCS | 3 | 2x Hotend Vorder + Rückseite 1x Guilder Arm |
M3x20 SHCS | 5 | 1x CW 2 Nema 14; 2x Bltouch an Adapterplatte 2x SB Front an CW 2 |
M3x25 SHCS | 3 | CW2 Main + Motorplate + Latch |
M3x50 SHCS | 2 | Mainbody an Adapterplatte |
M3 Unterlagscheibe | 1 | An Motorschraube DD |
M3 Mutter | 2 | Bltouch an Adapterplatte |
Benötigte Hardware
Antclabs:
https://amzn.to/38EJp2i
3D Touch (clone):
https://amzn.to/3LDkzwU
1x 4010 24V Lüfter
1x 5015 24V Lüfter

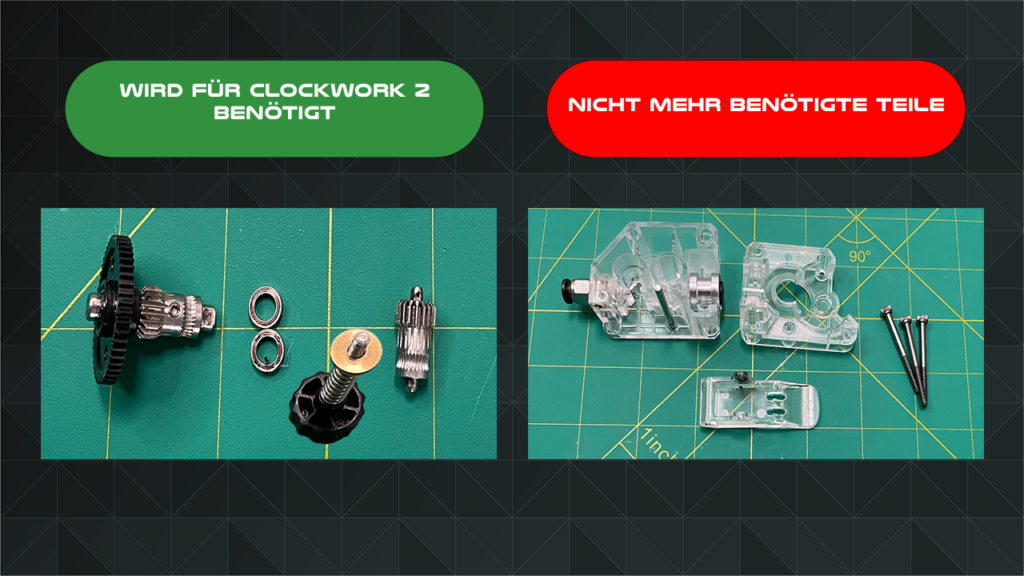

Bowden zerlegen (nur für Direct Drive Umbau)

Wir haben Teile der original Anleitung von Voron Design ausgeschnitten und für euch bereitgestellt. Wir danken Voron Design für die tolle Dokumentation.
Die komplette Anleitung findet ihr unter dieser Quelle:
Assembly_Manual_SB.pdf
Hier ist die Clockwork 2 Anleitung für den Vyper/Kobra:
CW2_Assembly_Manual_by_Voron.pdf

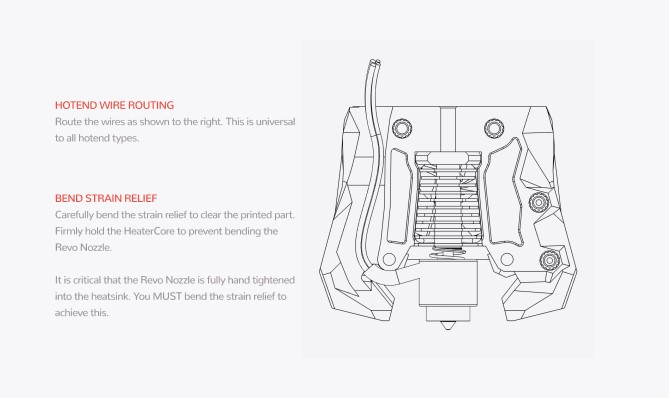

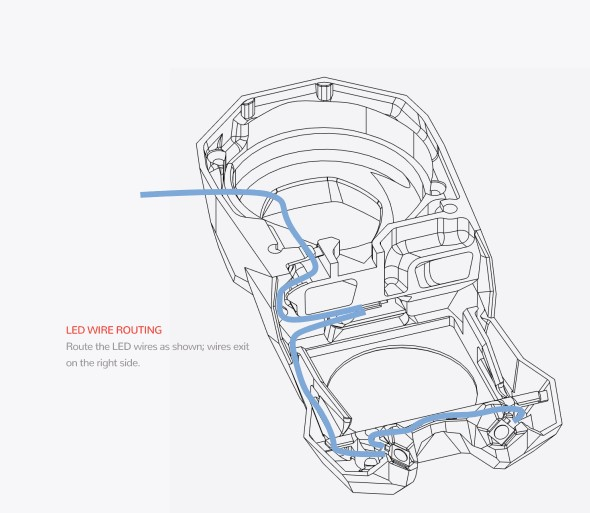

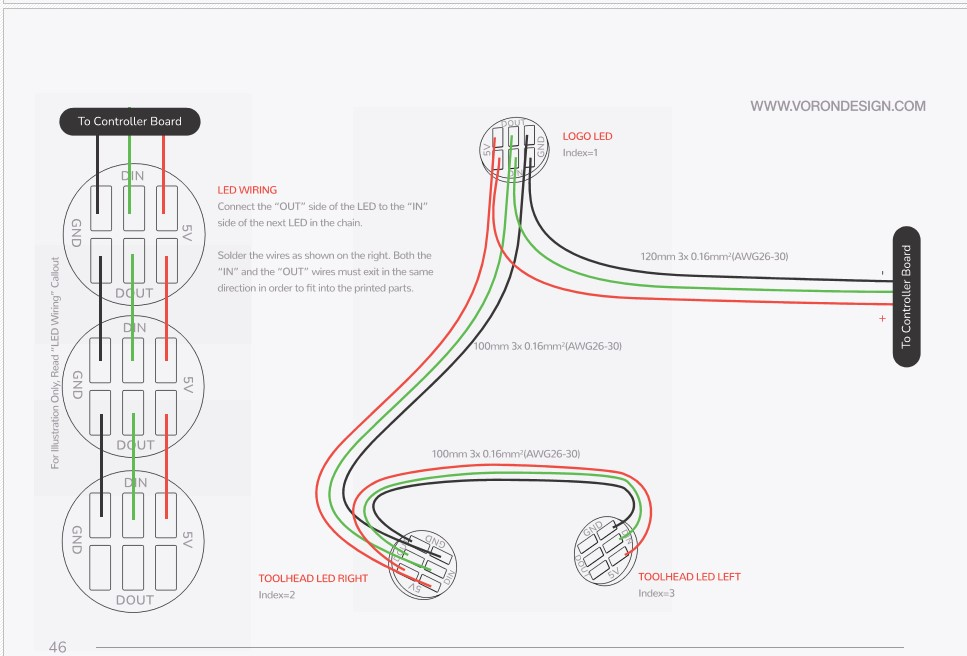

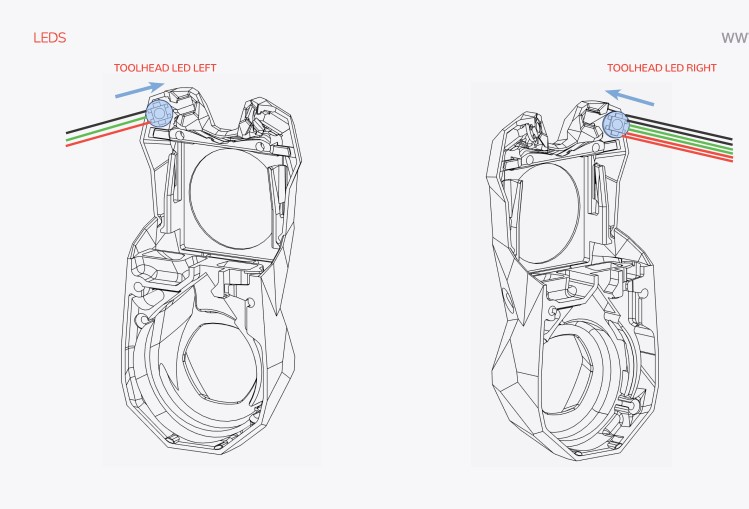

Alle hier gezeigten Bilder stammen aus der originalen Anleitung vom Voron Stealthburner.
Die Orginale Anleitung ist hier zu finden: Voron Stealthburner Assembly

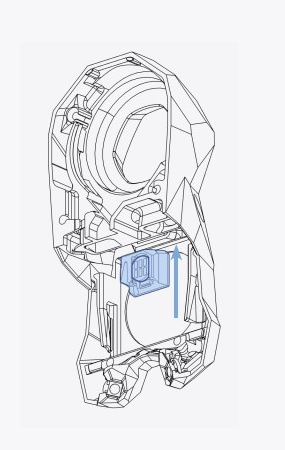

Alle hier gezeigten Bilder stammen aus der originalen Anleitung vom Voron Stealthburner.
Die Orginale Anleitung ist hier zu finden: Voron Stealthburner Assembly

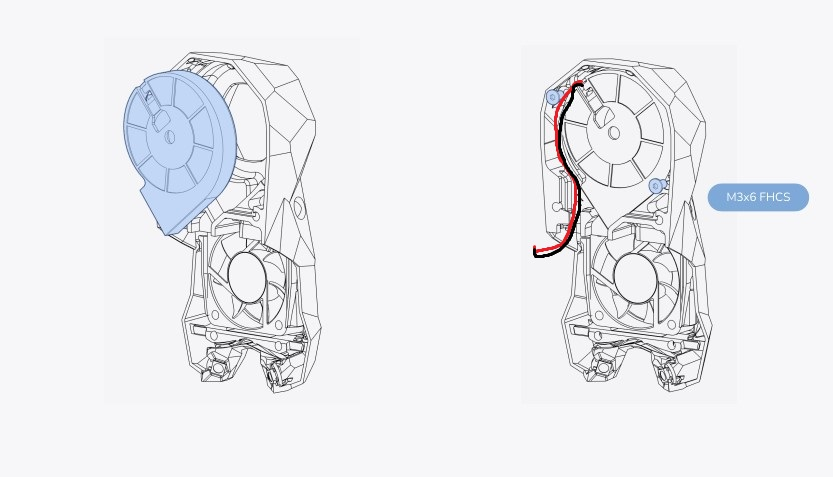

Alle hier gezeigten Bilder stammen aus der originalen Anleitung vom Voron Stealthburner.
Die Orginale Anleitung ist hier zu finden: Voron Stealthburner Assembly


Alle hier gezeigten Bilder stammen aus der originalen Anleitung vom Voron Stealthburner.
Die Orginale Anleitung ist hier zu finden: Voron Stealthburner Assembly

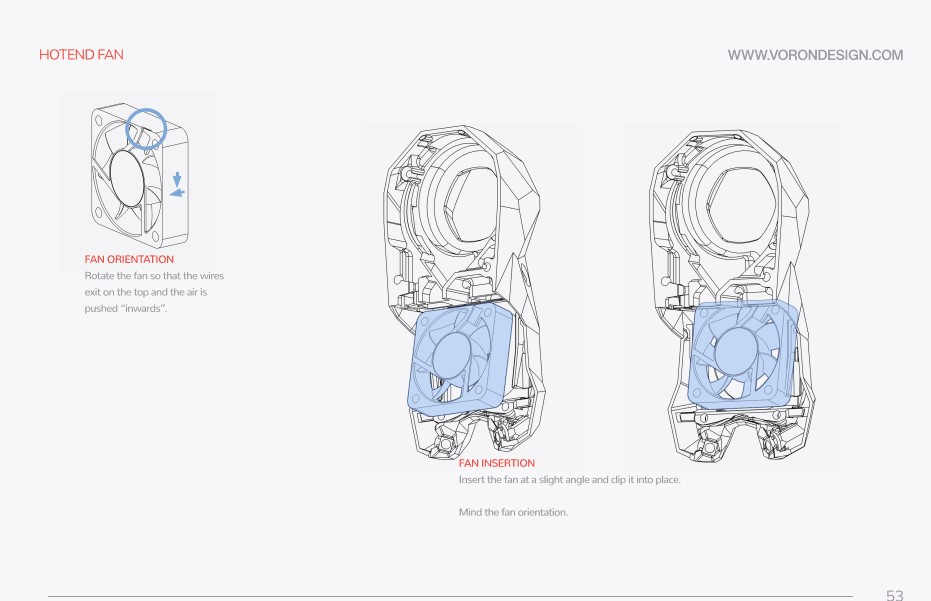

Beim Hotenlüfter Ausblasrichtung beachten! Lüfter muss die Luft Richtung Hotend bewegen. Pfeile auf Lüfter beachten


Es wird eine Crimpzange für JST XH benötigt. (Rev-Link zu einer Zange)

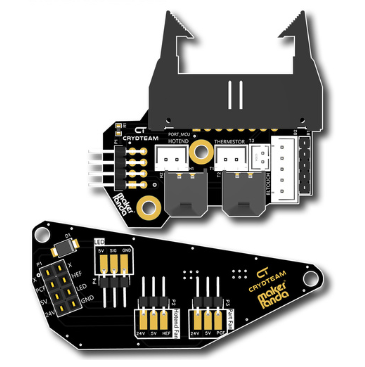

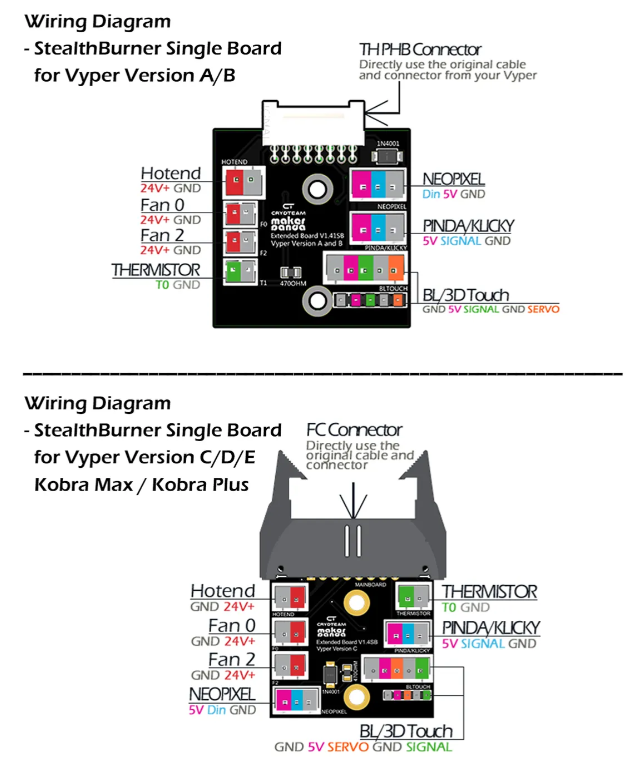

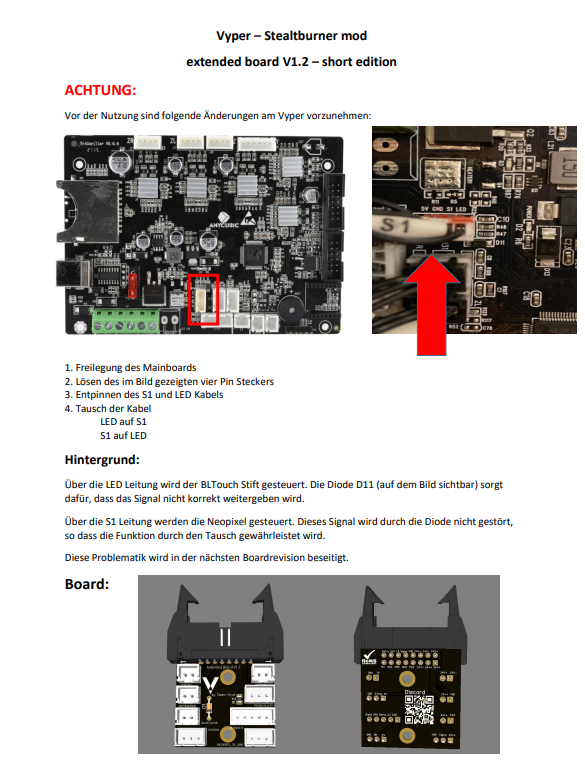

Wichtig! Bei allen Steckern die Pinbelegung beachten. Auf der Rückseite des Boards sind alle Belegungen aufgedruckt.

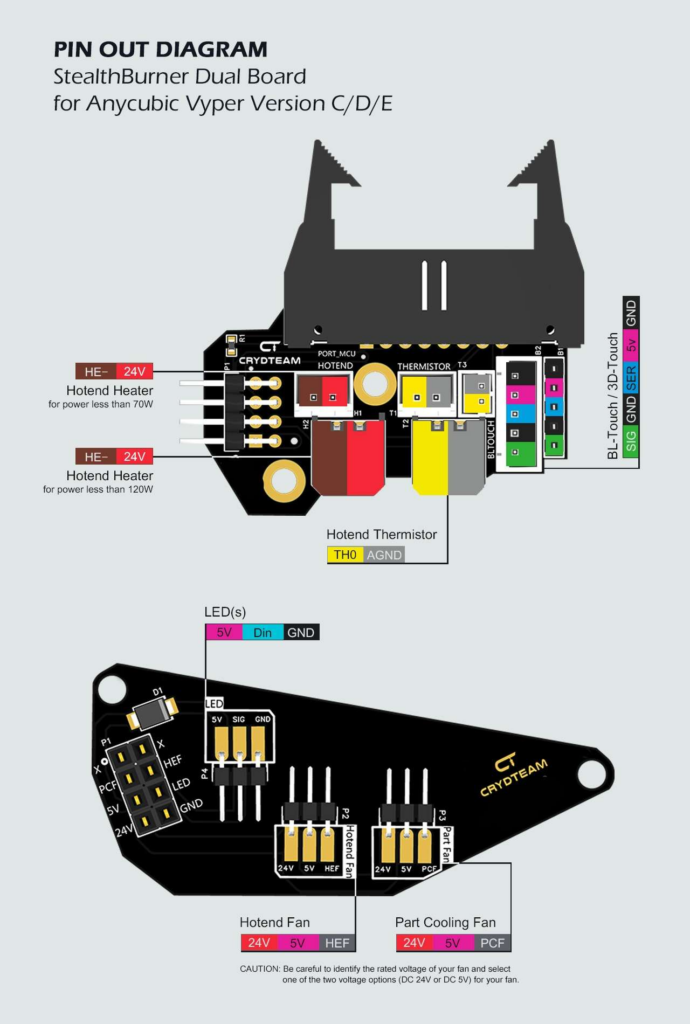

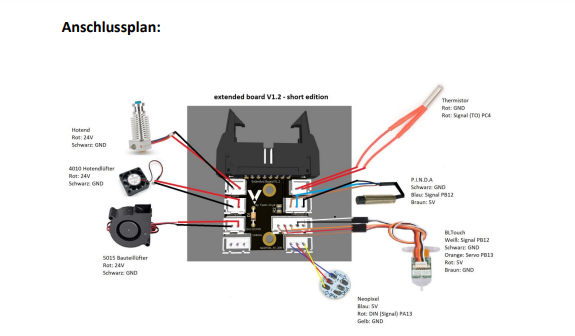

Das folgende Bild dient nur zur Darstellung. Die Belegungen können je nach Version des Boards variieren


Bauteile zusammenfügen
Alle Kabel durch Bowden Adapter nach hinten druch führen
Ablauf Zusammenbau Direct Drive:
- Einschmelzmuttern einsetzen
- Bltouch an Adapterplatte schrauben

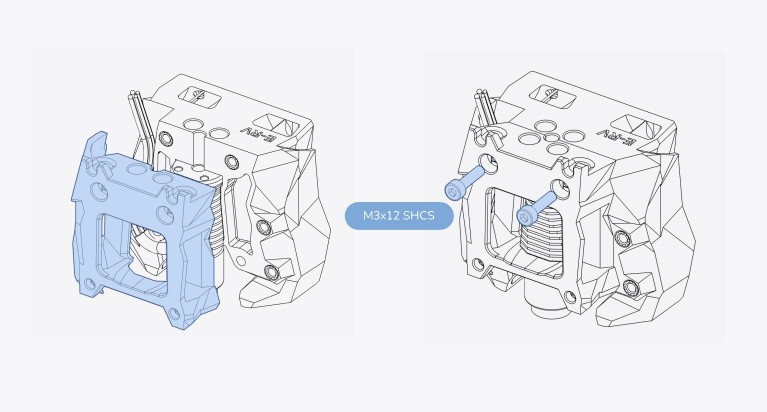

- Hotend einsetzten und Hotend Front + End zusammenschrauben
- Bauteile aus altem Bowden für Clockwork 2 ausbauen
- Clockwork 2 zusammenbauen + Filamentandrucktest
- LED + Lüfter + Board in Mainbody einbauen
- Hotend einsetzten und Hotend Front + End zusammenschrauben
- Auf Kabelquetschungen achten und diese vermeiden!
- Stecker durch Beschriftungen den richtigen Buchsen zuordnen und einstecken
- Senkkopfschrauben an Adapterplatte einsetzten
- Hotend an Adapterplatte befestigen
- Direct Drive montieren
- Mainbody aufsetzen
- Neuer Druckkopf an Drucker montieren
Stealthburner anbringen
- Altes Filament aus dem Standardkopf entfernen
- Netzstecker Ziehen
- Hauptstrangkabel entfernen
- PFTE Schlauch entfernen
- 4x Schraube an Rückseite Druckkopf lösen
- Druckkopf abnehmen
- Stealthburner mit den selben Schrauben anschrauben
- Druckkopfkabel anstecken

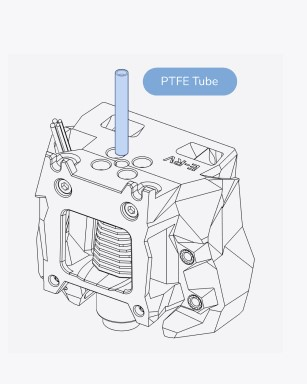

- PTFE anstecken
- Netzstecker einstecken
Software Installation
1. Bltouch config in printer.cfg einfügen
####################################### # PROBE #Stealthburner # ####################################### [bltouch] sensor_pin: ^PB12 #pins for extended board c control_pin: PB13 #pins for extended board c #sensor_pin: ^PB13 #pins for extended board a #control_pin: PB12 #pins for extended board a z_offset: 0 x_offset: 0 y_offset: 19 samples: 1 speed: 15
__Select__ your #sensor_pin and #control_pin
2. Hardware Endstops deaktivieren und Virtueller Endstop (Bltouch) aktivieren
[stepper_z] step_pin: PB6 dir_pin: !PB5 enable_pin: !PC14 microsteps: 16 rotation_distance: 8 endstop_pin: probe:z_virtual_endstop position_max: 240 position_min: -5 homing_speed: 40.0 second_homing_speed: 10.0 [stepper_z1] step_pin: PC0 dir_pin: !PC1 enable_pin: !PC15 microsteps: 16 rotation_distance: 8
3. Safe Homing einrichten
Der Drucker homed damit in der Mitte des Druckbettes und hebt vor jedem Home sicherheitshalber den Druckkopf an.
[safe_z_home] home_xy_position: 122.5, 100 speed: 50.0 z_hop: 20
Neopixel in macros.cfg einbinden
[neopixel sb_leds] pin: PA13 chain_count: 3 color_order: GRBW #SK6812 (Options are GRBW or RGBW) #color_order: GRB #WS2812B (Options are GRB,RGB, BRG, BGR) initial_RED: 0.0 initial_GREEN: 0.0 initial_BLUE: 0.0 initial_WHITE: 0.0
Select the #color_order
In der Printer.cfg muss der passende Sensor zum Extruder ausgewählt werden.
Diese Sensoren stehen zur Auswahl. Bei dem Passenden Sensor die „#“ entfernen.
#sensor_type: Trianglelab-NTC100K-B3950 #trianglelab V6 #sensor_type: ATC Semitec 104GT-2 #most V6 Clones #sensor_type: ATC Semitec 104NT-4-R025H42G #revo micro
[extruder] step_pin: PB4 dir_pin: !PB3 enable_pin: !PA15 microsteps: 16 rotation_distance: 22.5961632003 #has to calibrate gear_ratio: 50:17 full_steps_per_rotation: 200 nozzle_diameter: 0.400 filament_diameter: 1.750 heater_pin: PA1 #sensor_type: Trianglelab-NTC100K-B3950 #trianglelab V6 #sensor_type: ATC Semitec 104GT-2 #most V6 Clones #sensor_type: ATC Semitec 104NT-4-R025H42G #revo micro sensor_pin: PC4 control = pid pid_kp = 43.209 #has to calibrate pid_ki = 7.386 #has to calibrate pid_kd = 63.194 #has to calibrate min_temp: 0 max_temp: 280 max_extrude_cross_section: 50.0 ############################################ # Custom Sensoren ############################################ [thermistor Trianglelab-NTC100K-B3950] temperature1: 25 resistance1: 103180 temperature2: 150 resistance2: 1366.2 temperature3: 250 resistance3: 168.6
Nach dem Wechsel des Hotends ist ein neues PID Tuning für den Extruder erforderlich.
Inbetriebnahme
Hier bewegen sich die Motoren jeweils mehrere Sekunden hin und her:
STEPPER_BUZZ STEPPER=stepper_x
STEPPER_BUZZ STEPPER=stepper_y
STEPPER_BUZZ STEPPER=stepper_z
STEPPER_BUZZ STEPPER=stepper_z1
Hotend Lüfer
Um den Hotendlüfter ansteuern zu können muss der Extruder auf 60C aufgeheizt werden.

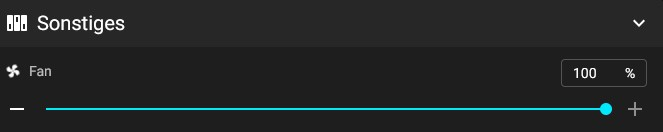

Danach könnt ihr auf dem Dashboard unter „Sonstiges“ Extruder Fan sehen, wie sich das Lüfterrad dreht und die Prozentzahl auf 100% geht.

Bauteil Lüfter
Den Lüfter könnt ihr über den Schieberegeler oder einen Konsolenbefehl ansteuern.

Macro downloaden und einbinden – Link zur Config – in printer.cfg einbinden [include bltouch_test.cfg]
- Testmakro über die Konsole oder Makrobutton starten
BLT_Test
- Pin fährt aus
- Pin fährt ein
- Pin fährt aus und aktiviert Touch mode
- Pin unten und Status wird abgefragt. „Open“ ist richtig
- Pin muss manuell mit dem Finger ausgelöst werden. „Triggered“ ist richtig
Neopixel Config einfügen und aktivierenLink zur Config
- in printer.cfg einbinden
[include neopixel_pin.cfg]
- In Config die passende LED als #color_order auswählen.
Neopixel Status Config einfügen und aktivierenLink zur Config
- in printer.cfg einbinden
[include
neopixel_status.cfg]
- Status kann in Macros eingebaut werden. Zum Beispiel
STATUS_READY
Neopixel Farben Config einfügen und aktivierenLink zur Config
- in printer.cfg einbinden
[include
neopixel_farben.cfg]
Led Ansteuerung über folgenden Befehl:
SET_LED LED=sb_leds RED=1 GREEN=1 BLUE=0 WHITE=0 INDEX=1 TRANSMIT=1
